О компании
Продукция

Новости Расширяющие добавки
Новости Смеси для разрушения
Новости Специальные цементы
Новости Ремонтные смеси
Новости Пластификаторы
Новости Химические реагенты
Новости Кольматанты

НИОКР
Контакты Контакты











Адрес:

  г. Москва,

ул. Феодосийская,

д.1



Телефон:

тел.:(495) 741-8227



E-mail: stroyreachim@mail.ru



skype:

stroyreachim






Исследование прочности и расширения цементного камня

при твердении и в свободном состоянии



Расширение цементного камня улучшает контакт цемента с горной породой и обсадной трубой. Это очень важно при цементировании проявляющих горизонтов. Рецептуры расширяющихся цементов должны подбираться таким образом, чтобы при расширении твердеющего цементного раствора создавалось давление на стенки скважины. Для этого процесс расширения должен происходить после начала схватывания цементного раствора, и завершаться в течении 2-3 суток, до проведения цементометрии.

Была проведена серия экспериментов с различным содержанием расширяющей добавки ДР-50  в котором расширяющим агентов является CaO. Прочность и расширение цементного камня в зависимости от содержания расширяющейся добавки приведены на рисунке 1.

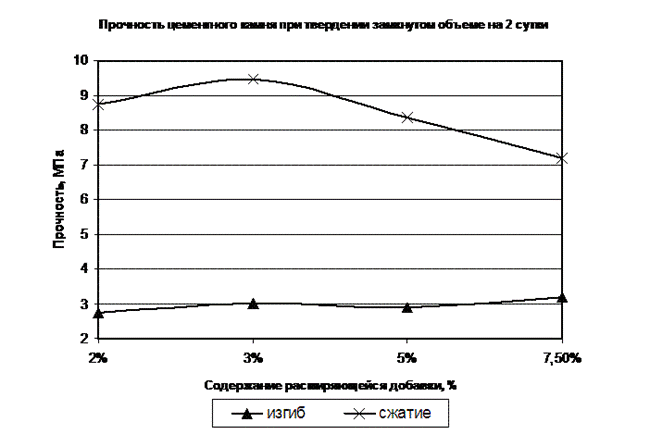

Учитывая, что цемент в скважине находиться в условиях всестороннего сжатия, также были проведены исследования влияния расширяющейся добавки на прочность цементного камня при твердении в замкнутом объеме до момента испытания на прочность. Полученные результаты приведены на рисунке 2.

Из полученных результатов видна тенденция уменьшения прочности цементного камня с ростом содержания расширяющейся добавки и величины расширения. По требованию ГОСТ 1581-96 прочность цементного камня на изгиб через двое суток твердения должна быть не менее 2,7 МПа. Таким условиям могут удовлетворять тампонажные цементы с количеством расширяющей добавки ДР-50 не более 2-х % и минимальным расширением. С другой стороны, для повышения качества крепления скважин необходимо, чтобы цементный камень имел достаточное расширение (не менее 4-5%), чтобы компенсировать усадку глинистой корки при её обезвоживании и создания контактного давления цементного кольца со стенкой скважины. Таким образом, при применении расширяющихся цементов возникают взаимоисключающие требования по прочности и расширению.



Дополнительно на данную тему:

Типы расширяющихся добавок, и их основные характеристики.

Влияние расширяющейся добавки на проницаемость цементного камня

Изучение герметизирующих свойств расширяющегося тампонажного материала при различной глинизации зоны контакта цементного кольца с колонной
Повышение качества крепления скважин



[ Назад | Начало | Наверх ]

    c) Copyright Компания "Стройреахим" 2012. Все права защищены. stroyreachim@mail.ru
